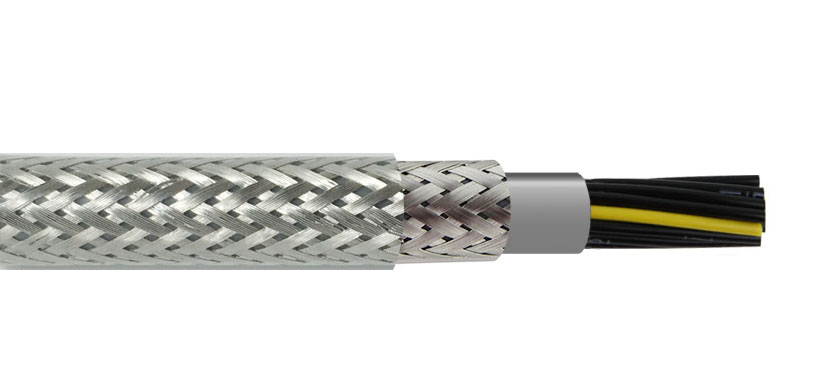

耐油CE屏蔽软电缆H05VVC4V5-K
应用场合
● H05VVC4V5-F：
适用于干燥或潮湿的环境中，但不能再露天使用。在控制、测量和信号技术中，它们被用作信号终端和连接线。镀锡铜丝编织屏蔽耐油耐腐蚀和防止外界的电磁干扰，如电磁场和杂散频率。在工业厂房、机械、工作流程控制和检查系统中用作信号和脉冲电流。
产品结构
●产品型号 ： H05VVC4V5-K
●导体 ： 柔软多股绞合裸铜（镀锡）导体（符合IEC60228 cl.5 VDE0295 cl.5标准）
●绝缘 ： PVC（聚氯乙烯T12)绝缘（符合 VDE0281标准）
●线芯识别 ： 线芯颜色编码遵循VDE0293，黄绿接地线（三芯及三芯以上）
●内护套 ： PVC（聚氯乙烯TM2)（符合VDE0281标准）
●编织屏蔽 ： 镀锡铜丝编织，覆盖率85%
●护套 ： PVC(聚氯乙烯TM5)外护套（符合VDE0281标准）
技术特性
●额定电压： 300/500V
●测试电压： 2000V/5min
●使用温度范围： -15℃至+70℃
（固定敷设） 弯曲半径为：4×D（移动安装） 弯曲半径为：7.5×D
应用场合
● H05VVC4V5-K：
适用于干燥或潮湿的环境中，但不能再露天使用。在控制、测量和信号技术中，它们被用作信号终端和连接线。镀锡铜丝编织屏蔽耐油耐腐蚀和防止外界的电磁干扰，如电磁场和杂散频率。在工业厂房、机械、工作流程控制和检查系统中用作信号和脉冲电流。
表1 表2 H05VVC4V5-K
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
2×0.50 |
7.7 |
105 |
2×0.75 |
8 |
115 |
|
3×0.50 |
8 |
115 |
3×0.75 |
8.3 |
125 |
|
4×0.50 |
8.5 |
125 |
4×0.75 |
9.1 |
155 |
|
5×0.50 |
9.3 |
155 |
5×0.75 |
9.7 |
175 |
|
7×0.50 |
10.8 |
205 |
7×0.75 |
11.5 |
250 |
|
12×0.50 |
13.3 |
285 |
12×0.75 |
13.9 |
330 |
|
18×0.50 |
18.6 |
386 |
18×0.75 |
19.9 |
475 |
|
2×1.0 |
8.2 |
125 |
2×1.5 |
9.3 |
160 |
|
3×1.0 |
8.8 |
145 |
3×1.5 |
9.7 |
185 |
|
4×1.0 |
9.4 |
170 |
4×1.5 |
10.7 |
220 |
|
5×1.0 |
10.3 |
200 |
5×1.5 |
11.6 |
265 |
|
7×1.0 |
12.2 |
275 |
7×1.5 |
14.1 |
395 |
|
12×1.0 |
14.7 |
400 |
12×1.5 |
16.7 |
525 |
|
18×1.0 |
20.8 |
525 |
18×1.5 |
24.1 |
720 |
|
2×2.5 |
10.7 |
215 |
7×2.5 |
16.5 |
525 |
|
3×2.5 |
11.3 |
250 |
12×2.5 |
19.9 |
745 |
|
4×2.5 |
12.6 |
305 |
18×2.5 |
28.5 |
1075 |
|
5×2.5 |
13.9 |
385 |
|
|
|
