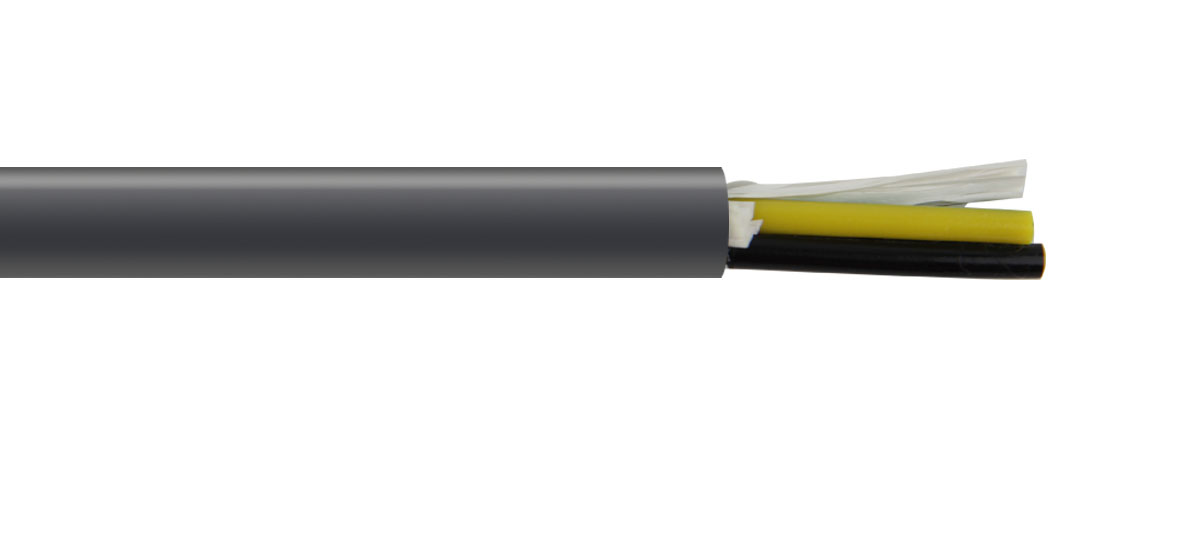

CE控制电缆YY
应用场合
● 主要用作连接线，在机床制造、厂房工程及装配生产线中用作衡量、测试和控制电缆，以满足严格的生产要求。适用于固定安装或应用于非动力控制无限制的流动性程序中，也可安装于非拉伸载荷的干燥或潮湿环境中，不允许户外安装。
产品结构
●产品型号 ： YY
●导体 ： 柔软多股绞合裸铜（镀锡）导体（符合IEC60228 cl.5 VDE0295 cl.5标准）
●绝缘 ： PVC混合物（Y12）
●线芯识别 ： 线芯颜色编码遵循VDE0293，黄绿接地线（三芯及三芯以上）
●护套 ： PVC混合物（YM2),黑色
技术特性
●额定电压： 300/500V
●测试电压： 3000V/5min
●应用时工作温度： -5℃至+70℃
●固定安装时温度： -35℃至+70℃
●最小弯曲半径为： 10×D
应用场合
● 主要用作连接线，在机床制造、厂房工程及装配生产线中用作衡量、测试和控制电缆，以满足严格的生产要求。适用于固定安装或应用于非动力控制无限制的流动性程序中，也可安装于非拉伸载荷的干燥或潮湿环境中，不允许户外安装。
表1
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
2×0.5 |
4.7 |
32 |
4×25 |
23.0 |
1252 |
|
2×0.75 |
5.1 |
39 |
5×0.5 |
6.2 |
57 |
|
2×1 |
5.3 |
49 |
5×0.75 |
6.7 |
68 |
|
2×1.5 |
6.2 |
61 |
5×1 |
6.9 |
83 |
|
2×2.5 |
7.3 |
82 |
5×1.5 |
7.9 |
109 |
|
3×0.5 |
5.1 |
39 |
5×2.5 |
9.7 |
180 |
|
3×0.75 |
5.4 |
50 |
5×4 |
11.6 |
269 |
|
3×1 |
5.6 |
60 |
5×6 |
13.5 |
391 |
|
3×1.5 |
6.5 |
79 |
5×10 |
17.1 |
650 |
|
3×2.5 |
7.7 |
119 |
5×16 |
21.3 |
1012 |
|
3×4 |
9.3 |
176 |
5×25 |
25.8 |
1548 |
|
3×6 |
11.0 |
245 |
5×35 |
29.5 |
2029 |
|
3×10 |
14.0 |
380 |
6×0.75 |
6.9 |
81 |
|
3×16 |
18.2 |
610 |
6×1 |
7.0 |
101 |
|
4×0.5 |
5.4 |
46 |
7×0.5 |
6.6 |
70 |
|
4×0.75 |
5.9 |
59 |
7×0.75 |
7.1 |
90 |
|
4×1 |
6.5 |
69 |
7×1 |
7.5 |
104 |
|
4×1.5 |
7.4 |
90 |
7×1.5 |
9.0 |
147 |
|
4×2.5 |
8.5 |
148 |
7×2.5 |
10.1 |
232 |
|
4×4 |
10.2 |
219 |
8×0.75 |
7.4 |
100 |
|
4×6 |
12.3 |
323 |
8×1 |
8.0 |
120 |
|
4×10 |
15.0 |
512 |
8×1.5 |
9.5 |
169 |
|
4×16 |
19.2 |
844 |
|
|
|
续表1-1
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
12×0.5 |
8.6 |
110 |
18×0.75 |
11.1 |
211 |
|
12×0.75 |
9.4 |
146 |
18×1 |
11.7 |
252 |
|
12×1 |
9.9 |
174 |
18×1.5 |
13.7 |
347 |
|
12×1.5 |
11.6 |
237 |
18×2.5 |
17.7 |
575 |
|
12×2.5 |
13.9 |
377 |
|
|
|
