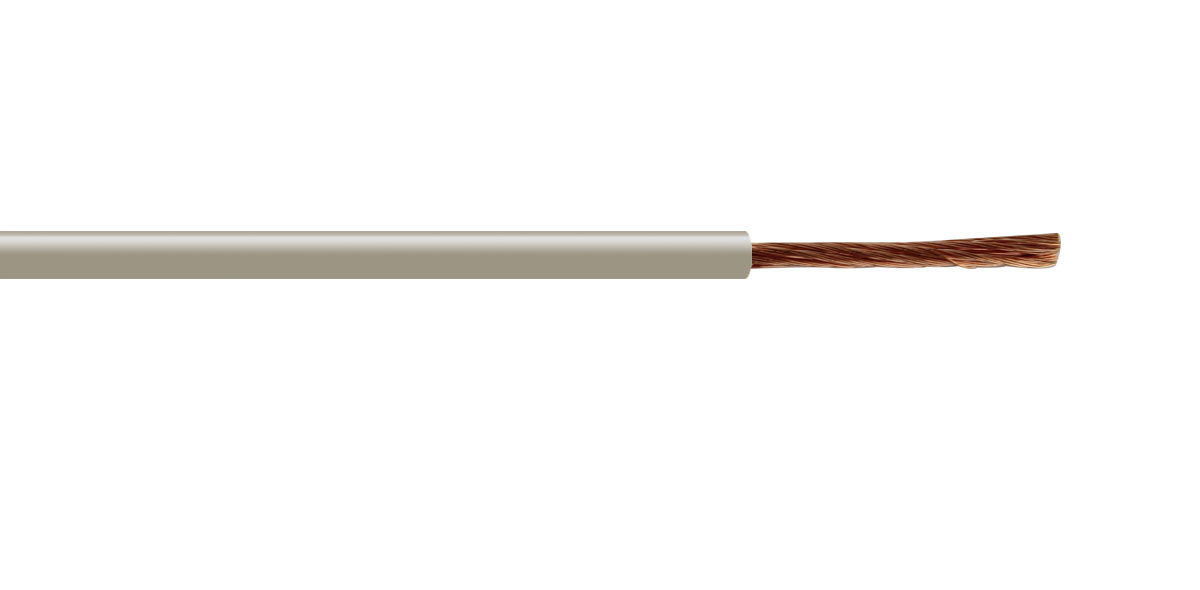

环保用途CE单芯线
应用场合
●H05U-U/H07U-U H05U-R/H07U-R：用于交流电压高达1000V或直流电压高达750V时，配电板和配电盘内部布线，一般安装在管道内，用于工作温度为90℃设备内部布线，适合用于烟雾和毒气导致生命威胁和设备损坏的公共场所（如大型超市、高档楼宇、政府大楼、星级酒店、低下广场、轨道交通）此电缆燃烧不产生对人体或设备有危害的气体，为环保电缆。
●H05Z-K/H07Z-K ：该电缆为单芯柔软导体，用于用于交流电压高达1000V或直流电压高达750V时，配电板和配电盘内部布线，一般安装在管道内，用于工作温度为90℃设备内部布线，适合用于烟雾和毒气导致生命威胁和设备损坏的公共场所（如大型超市、高档楼宇、政府大楼、星级酒店、低下广场、轨道交通）此电缆燃烧不产生对人体或设备有危害的气体，为环保电缆，用于狭小弯曲空间。
产品结构
●产品型号： HO5Z-U HO7Z-U H05Z-R H07Z-R H05Z-K H07Z-K
●导体 ： 实心或多股绞合裸铜（镀锡铜丝）导体
（符合IEC60228 cl.1.2.5 VDE0295 cl.1.2.5标准）
●绝缘 ： 交联聚烯烃绝缘-LOSH-低烟无卤
●线芯识别 ： 线芯颜色编码遵循VDE0293
技术特性
●额定电压： 300/500V （H05Z）
450/750V （H07Z）
●测试电压： 2000V/5min（H05Z）
2500V/5min（H07Z）
●使用温度范围： -40℃至+90℃
（固定敷设） 弯曲半径为：15×D（cl.1.2类导体）
弯曲半径为：8×D（cl.5类导体）
应用场合
●H05U-U/H07U-U H05U-R/H07U-R：用于交流电压高达1000V或直流电压高达750V时，配电板和配电盘内部布线，一般安装在管道内，用于工作温度为90℃设备内部布线，适合用于烟雾和毒气导致生命威胁和设备损坏的公共场所（如大型超市、高档楼宇、政府大楼、星级酒店、低下广场、轨道交通）此电缆燃烧不产生对人体或设备有危害的气体，为环保电缆。
●H05Z-K/H07Z-K ：该电缆为单芯柔软导体，用于用于交流电压高达1000V或直流电压高达750V时，配电板和配电盘内部布线，一般安装在管道内，用于工作温度为90℃设备内部布线，适合用于烟雾和毒气导致生命威胁和设备损坏的公共场所（如大型超市、高档楼宇、政府大楼、星级酒店、低下广场、轨道交通）此电缆燃烧不产生对人体或设备有危害的气体，为环保电缆，用于狭小弯曲空间。
表1 H05Z-U (1类导体）
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.1 |
10 |
1.0 |
2.4 |
15.0 |
|
0.75 |
2.3 |
12 |
|
|
|
表2 H07Z-U（1类导体）
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
2.9 |
20 |
6 |
4.4 |
66 |
|
2.5 |
3.4 |
30 |
10 |
5.5 |
105 |
|
4 |
3.9 |
45 |
|
|
|
表3 H05Z-R (2类导体）
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.2 |
9.2 |
1.0 |
2.6 |
14.6 |
|
0.75 |
2.4 |
12.1 |
|
|
|
表4 H07Z-R (2类导体）
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
3.0 |
21.4 |
50 |
11.2 |
511.3 |
|
2.5 |
3.6 |
33.3 |
75 |
13.0 |
701.6 |
|
4 |
4.1 |
48.7 |
95 |
15.0 |
948.5 |
|
6 |
4.6 |
68.6 |
120 |
16.4 |
1181.8 |
|
10 |
6.2 |
114.6 |
150 |
18.4 |
1477.8 |
|
16 |
7.2 |
173.0 |
185 |
20.3 |
1820.6 |
|
25 |
8.6 |
265.7 |
240 |
23.0 |
2352.9 |
|
35 |
9.6 |
360.7 |
300 |
25.6 |
2933.1 |
表5 H05Z-K (5类导体）
|
芯数×截面积Cores or Section (n×mm2) |
最大外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.2 |
10.0 |
1.0 |
2.7 |
16.0 |
|
0.75 |
2.5 |
13.0 |
|
|
|
表6 H07Z-K (5类导体）
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
3.2 |
23.2 |
50 |
13.3 |
551.9 |
|
2.5 |
3.8 |
35.8 |
75 |
15.4 |
800.6 |
|
4 |
4.4 |
52.4 |
95 |
17.9 |
1019.5 |
|
6 |
5.0 |
73.7 |
120 |
18.1 |
1254.8 |
|
10 |
6.8 |
123.4 |
150 |
21.0 |
1575.3 |
|
16 |
8.1 |
186.3 |
185 |
24.6 |
1964.5 |
|
25 |
9.9 |
287.1 |
240 |
27.4 |
2529.8 |
|
35 |
11.2 |
388.6 |
|
|
|
