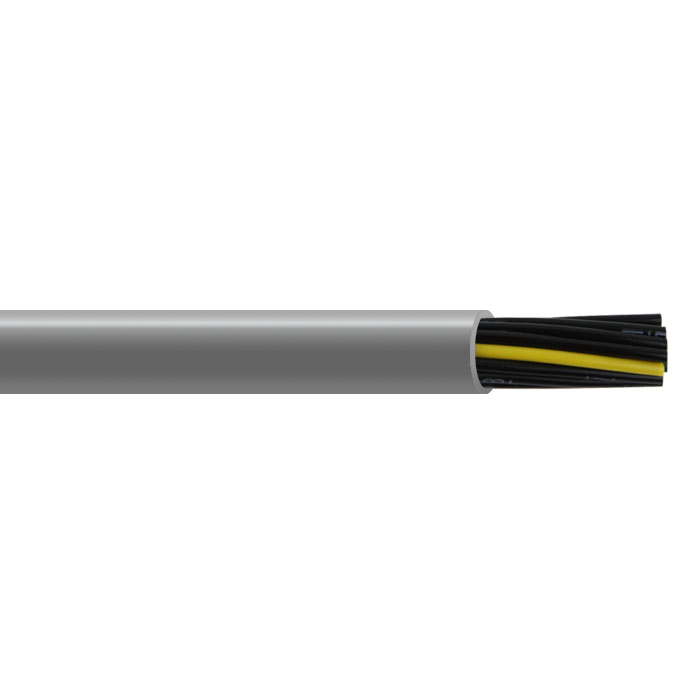

轻型聚氯乙烯CE软电缆
产品型号： H05V-U/H07V-U H05V-R/H07V-R H05V-K/H07V-K
H05V2-U/H07V2-U H05V2-R/H07V2-R H05V2-K/H07V2-K
产品结构
●产品型号： H05V-U/H07V-U H05V-R/H07V-R H05V-K/H07V-K
H05V2-U/H07V2-U H05V2-R/H07V2-R H05V2-K/H07V2-K
●导体 ： 实心或多股绞合裸铜导体
（符合IEC60228 cl.1.2.5 VDE0295 cl.1.2.5标准）
●绝缘 ： PVC（聚氯乙烯T11)绝缘（符合 VDE0281标准）
●线芯识别 ： 线芯颜色编码遵循VDE0293
技术特性
●额定电压： 300/500V （H05V）
450/750V （H07V）
●测试电压： 2000V/5min（H05V）
2500V/5min（H07V）
●使用温度范围： -15℃至+70℃
（固定敷设） 弯曲半径为：15×D（cl.1.2类导体）
弯曲半径为：12×D（cl.5类导体）
应用场合
●H05V-U ：主要安装于设备内部，以及在有保护前提下用于照明，干燥房间、生产设施、开关和配电盘。
●H07V-U ：电缆可敷设于穿线管，主要用于设备、配线盘和交换机的内部连接以及在有保护前提下用于交流最高电压1000V或直流750V照明系统中。
●H05V-R/H07V-R ：用于室内、工业厂房、转换站地下安装，也可用于配电板和配电盘或需要较多线股的设备。用于出口欧洲国家电子机械和开关装置中，可作为欧洲制造设备线MRO的代替。
●H05V-K ：主要安装于设备内部，以及在有保护前提下用于照明，干燥房间、生产设施、开关和配电盘，空间狭小要求柔软场所。
●H07V-K ：电缆可敷设于穿线管，主要用于设备、配线盘和交换机的内部连接以及在有保护前提下用于交流最高电压1000V或直流750V照明系统中，空间狭小要求柔软场所。
表1 H05V-U H05V2-U(1类导体）
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.1 |
9.2 |
1.0 |
2.5 |
14.0 |
|
0.75 |
2.3 |
11.1 |
|
|
|
注：HO5V2-U为90℃耐热电线
表2 H07V-U H07V2-U （1类导体）
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
3.0 |
21.4 |
6 |
4.6 |
68.6 |
|
2.5 |
3.6 |
33.3 |
10 |
6.0 |
114.6 |
|
4 |
4.1 |
48.7 |
|
|
|
注：HO7V2-U为90℃耐热电线
表3 H05V-R H05V2-R (2类导体）
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.2 |
9.2 |
1.0 |
2.6 |
14.6 |
|
0.75 |
2.4 |
12.1 |
|
|
|
注：HO5V2-R为90℃耐热电线
表4 H07V-R H07V2-R (2类导体）
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
3.0 |
21.4 |
50 |
11.2 |
511.3 |
|
2.5 |
3.6 |
33.3 |
75 |
13.0 |
701.6 |
|
4 |
4.1 |
48.7 |
95 |
15.0 |
948.5 |
|
6 |
4.6 |
68.6 |
120 |
16.4 |
1181.8 |
|
10 |
6.2 |
114.6 |
150 |
18.4 |
1477.8 |
|
16 |
7.2 |
173.0 |
185 |
20.3 |
1820.6 |
|
25 |
8.6 |
265.7 |
240 |
23.0 |
2352.9 |
|
35 |
9.6 |
360.7 |
300 |
25.6 |
2933.1 |
注：HO7V2-R为90℃耐热电线电缆
表5 H05V-K H05V2-K(5类导体）
|
芯数×截面积Cores or Section (n×mm2) |
最大外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.2 |
10.0 |
1.0 |
2.7 |
16.0 |
|
0.75 |
2.5 |
13.0 |
|
|
|
注：HO5V2-K为90℃耐热电线
表6 H07V-K H07V2-K (5类导体）
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
3.2 |
23.2 |
50 |
13.3 |
551.9 |
|
2.5 |
3.8 |
35.8 |
75 |
15.4 |
800.6 |
|
4 |
4.4 |
52.4 |
95 |
17.9 |
1019.5 |
|
6 |
5.0 |
73.7 |
120 |
18.1 |
1254.8 |
|
10 |
6.8 |
123.4 |
150 |
21.0 |
1575.3 |
|
16 |
8.1 |
186.3 |
185 |
24.6 |
1964.5 |
|
25 |
9.9 |
287.1 |
240 |
27.4 |
2529.8 |
|
35 |
11.2 |
388.6 |
|
|
|
