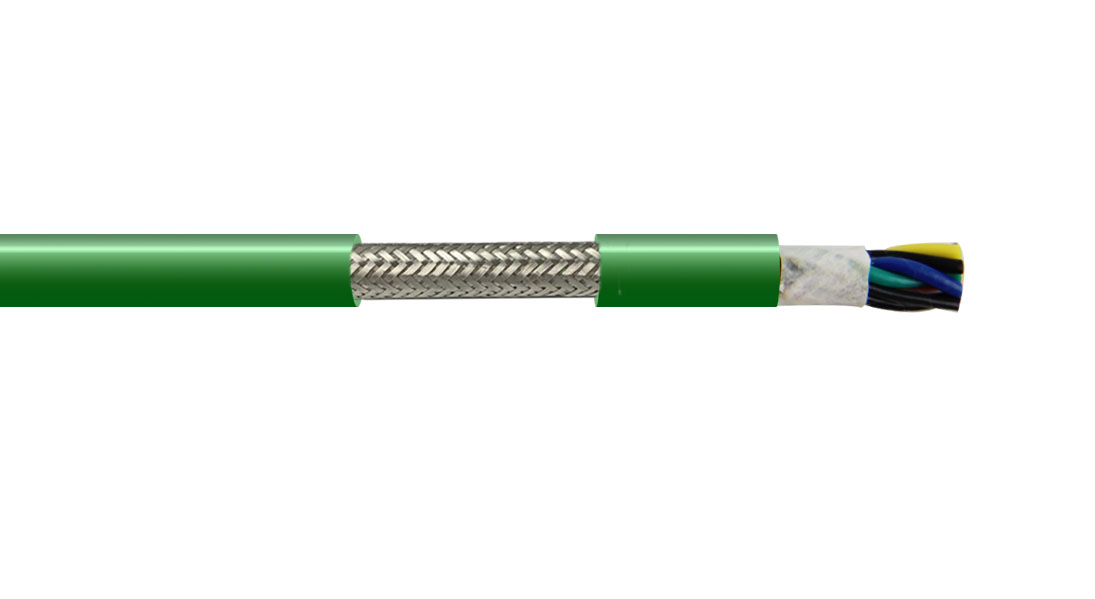

CL4-TREUSP编码器电缆
应用场合
●用于中等负载 完全耐油、耐生物油
●用于室内及不受阳光直射的室外
●特别适应于水平架空和行程小于20米的长行程场合
●适用于自动化系统、木工机械、石材加工设备、室内起重机、包装工业、供应系统、物流设备、调节设施等低温场所的测量系统用电缆。
产品结构
●产品型号 ： CL4-TREUSP
●导体 ： 特殊高柔性设计的精细镀锡铜多股绞合
（符合IEC60228 cl.6 VDE0295 cl.6标准）
●绝缘 ： 高机械性能TPE混合物
●线芯绞合 ： 符合测量系统标准
●线芯识别 ： 符合测量系统标准（见表2）
●单元屏蔽 ： 高抗弯强度的镀锡铜丝屏蔽，线覆盖率为80%
●成缆绕包 ： 聚合薄带绕包
●屏蔽 ： 高抗弯强度的镀锡铜丝编织屏蔽，线覆盖率为80%
●外护套 ： 低粘性、耐油PUR基混合物，特别耐磨适用于拖链
（符合VDE0282标准）
●护套颜色 ： 绿色（与RAL6018相似)（其它颜色根据客户要求）
技术特性
●额定电压： 50V （符合VDE 0250标准）
●测试电压： 500V/5min （符合VDE 0281-2标准）
●使用温度范围： -40℃至+100℃
（移动安装） 弯曲半径为：10×D
●使用温度范围： -50℃至+100℃
（固定敷设） 弯曲半径为：5×D
●最大速度： 5米/秒 3米/秒
（架空/滑行）
●最大速度： 30米/秒
●短路时可达最高温度：+250℃
●弯曲寿命： 40次/分钟，＞500万次
●阻燃特性： 符合IEC332-1 标准
●材料性能：耐油和冷却剂、耐划痕、抗水解和微生物、能承受一定的机械外力和抗电磁干扰性
应用场合
●用于中等负载 完全耐油、耐生物油
●用于室内及不受阳光直射的室外
●特别适应于水平架空和行程小于20米的长行程场合
●适用于自动化系统、木工机械、石材加工设备、室内起重机、包装工业、供应系统、物流设备、调节设施等低温场所的测量系统用电缆。
表1技术参数
|
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
（3×（2×0.14）P+(4×0.14）+（2×0.5）)P |
9.0 |
102 |
|
（3×（2×0.14）P+（2×0.5）P)P |
9.5 |
108 |
|
（4×（2×0.14）+（4×0.14）P+（4×0.5））P |
10.0 |
122 |
|
（3×（2×0.14）P+（4×0.14）+（4×0.25）+（2×0.5））P |
10.0 |
126 |
|
（4×（2×0.25）+2×0.5)P |
8.0 |
81 |
|
（4×（2×0.25）+2×1.0)P |
8.5 |
95 |
|
（4×（2×0.34）+4×0.5)P |
9.0 |
107 |
|
4×（2×0.25）P+(2×0.5)P |
10.0 |
125 |
|
(4×（2×0.14）+4×0.5)P |
8.0 |
88 |
|
(3×（2×0.25）P)P |
9.0 |
89 |
|
（4×（2×0.14）+（4×0.14）P+（4×1.0））P |
10.0 |
141 |
|
（2×（2×0.25）+2×0.5)P |
6.5 |
58 |
|
（3×（2×0.25）P+(3×0.25）+2×1.0)P |
10.0 |
129 |
|
（3×（2×0.14）+2×(4×0.14）+（2×0.5）)P |
8.5 |
92 |
|
（（2×0.25）+5×0.5)P |
7.0 |
74 |
|
（（4×0.14）+2×（2×0.34））P |
7.0 |
63 |
|
（5×（2×0.14）+2×0.5）P |
8.0 |
78 |
|
（2×（2×0.15）+（2×0.38））P |
8.0 |
79 |
|
3×（2×0.14）P+（3×0.14）P |
8.0 |
71 |
|
4×（2×0.14）P+(2×1.0)P |
9.5 |
113 |
|
5×（2×0.25）P |
8.0 |
74 |
|
6×（2×0.25）P |
8.5 |
86 |
|
（3×（2×0.14）+（2×0.34））P |
7.0 |
58 |
|
（4×（2×0.14）P+（2×0.5）P）P |
10.0 |
125 |
|
4×（2×0.25）P+2×（2×0.5）P |
11.0 |
144 |
|
（3×（4×0.14）+（2×0.14+2×0.34）+2×1.5）P |
9.0 |
124 |
表2芯线颜色识别
|
芯数×截面积 Cores or Section (n×mm2) |
芯线颜色识别 Color recognition of core |
|
3×（2×0.14） 4×0.14 2×0.5 |
绿/黄、黑/棕、红/橙 灰、蓝、白-黄、白-黑、 棕-红、棕-蓝 |
|
3×（2×0.14） 2×0.5 |
绿/黄、黑/棕、红/橙 黑、红 |
|
4×（2×0.14） 4×0.14 4×0.5 |
棕/绿、紫/黄、粉/灰、红/黑 黄-黑、绿-黑、蓝-黑、红-黑 蓝、白、棕-绿、白-绿 |
|
3×（2×0.14） 4×0.14 4×0.25 2×0.5 |
绿/黄、黑/棕、红/橙 灰、蓝、白-黄、白-黑 棕-黄、棕-灰、绿-黑、绿-红 棕-红、棕-蓝 |
续表2-1
|
芯数×截面积 Cores or Section (n×mm2) |
芯线颜色识别 Color recognition of core |
|
4×（2×0.25） 2×0.5 |
棕/绿、蓝/紫、灰/粉、红/黑 白、棕 |
|
4×（2×0.25） 2×1.0 |
棕/绿、蓝/紫、灰/粉、红/黑 白、棕 |
|
4×（2×0.34） 4×0.5 |
黑/棕、黄/橙、绿/黄、蓝/紫 蓝-白、黑-白、黄-白、红-白 |
|
4×（2×0.25） 2×0.5 |
白/棕、绿/黄、灰/粉、蓝/红 黑1、黑2 |
|
4×（2×0.14） 4×0.5 |
棕/绿、黄/紫、灰/粉、红/黑 蓝、白、棕-绿、白-绿 |
|
3×（2×0.25） |
白/棕、绿/黄、灰/粉 |
|
4×（2×0.14） 4×0.14 4×1.0 |
棕/绿、紫/黄、粉/灰、红/黑 黄-黑、绿-黑、蓝-黑、红-黑 蓝、白、棕-绿、白-绿 |
|
2×（2×0.25） 2×0.5 |
红/黑、粉/灰 白、棕 |
|
3×（2×0.25） 3×0.25 2×1.0 |
棕/绿、粉/灰、红/黑 黄、蓝、紫 白、棕 |
|
3×（2×0.14） 2×(4×0.14） 2×0.5 |
棕/绿、黑/紫、红/蓝 （绿、灰、黄、粉）（白-绿、白-黄、棕-绿、棕-黄） 白、棕 |
|
2×0.25 5×0.5 |
白、棕 绿、 |
|
4×0.14 2×（2×0.34） |
灰、黄、粉、蓝 红/黑、粉/灰 |
|
5×（2×0.14） 2×0.5 |
棕/绿、紫/黄、粉/灰、红/黑、红/绿 白、棕 |
|
2×（2×0.15） 2×0.38 |
红/黑、粉/灰 白、棕 |
|
3×（2×0.14） 3×0.14 |
棕/绿、粉/灰、红/黑 黄、蓝、紫 |
|
4×（2×0.14） 2×1.0 |
棕/绿、紫/黄、粉/灰、红/黑 白、棕 |
|
5×（2×0.25） |
棕/绿、紫/黄、粉/灰、红/黑、红/绿 |
|
6×（2×0.25） |
棕/绿、紫/黄、粉/灰、红/黑、红/绿、白/黑 |
|
3×（2×0.14） 2×0.34 |
蓝/黄、粉/灰、红/黑 白、棕 |
|
4×（2×0.14） 2×0.5 |
棕/绿、紫/黄、粉/灰、红/黑 白、棕 |
续表2-2
|
芯数×截面积 Cores or Section (n×mm2) |
芯线颜色识别 Color recognition of core |
|
4×（2×0.25） 2×（2×0.5） |
棕/白、绿/黄、灰/粉、红/蓝 黑1/黑2、黑3/黑4 |
|
3×（4×0.14） （2×0.14+2×0.34） 2×1.5 |
红/黑/白-黑/白-红、绿/蓝/白-绿/白-蓝、黄/棕/白-黄/白-棕 紫/橙、白-紫/白-橙 白-灰、灰 |
