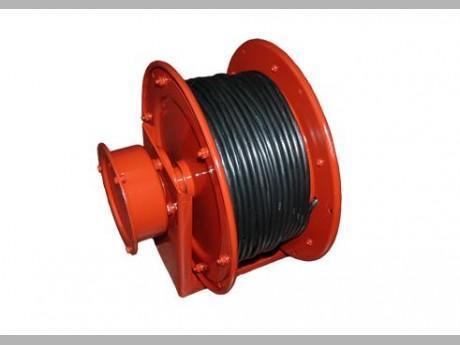

卷筒电缆

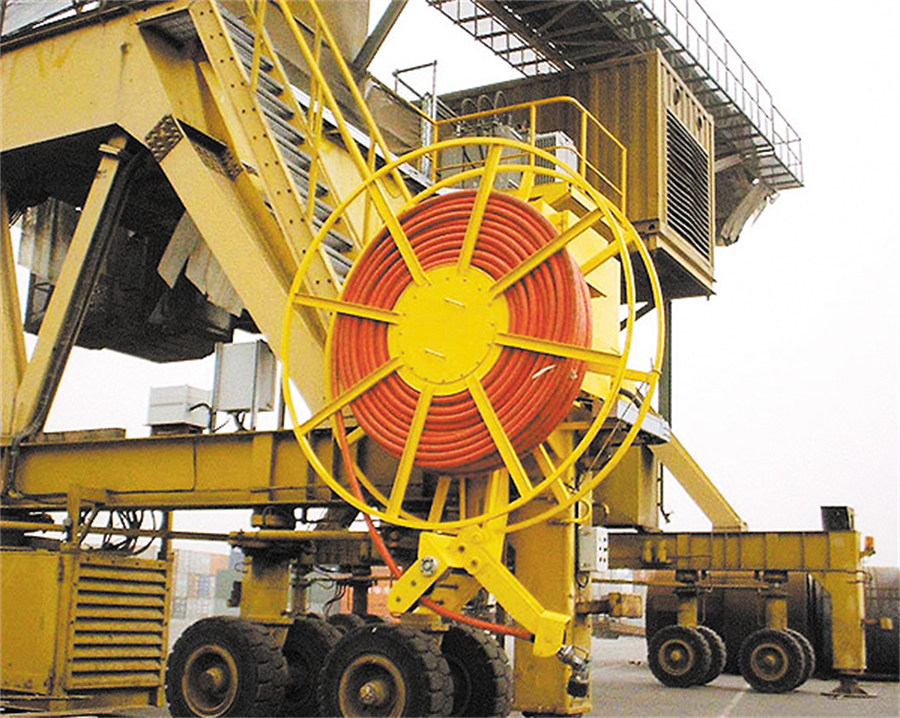

应用场合
●广泛应用于建筑施工垂直升降机、港口门座起重机、集装箱起重机、装船机、大型龙门式起重机、塔式起重机等重型机械设备的连接和控制电缆，适用于干燥或潮湿的室内或室外的各种电气安装。

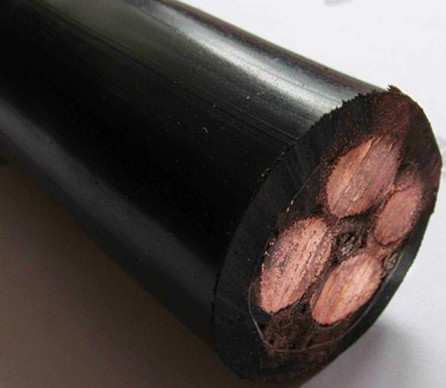

产品结构
●产品型号： RVV/NBR
●产品规格： （2-24）芯,（0.5-95）mm2
●导体 ： 高抗弯强度的精细裸铜多股绞合
（符合IEC60228 cl.5 VDE0295 cl.5标准）
●绝缘 ： 高机械性能PVC混合物
（符合GB/T5023 VDE0207标准）
●芯线绞合： 芯线以短节距规则绞合，中心加一根加强芯
●加强芯 ： 镀锌软钢丝、黄麻绳、纤维芳纶纱等材质
●线芯识别 ： 蓝、棕、灰、黑、黄；多芯：一色打数字
●外护套 ： 特殊PVC弹性体混合物（符合GB/T5023 VDE0282标准）
●护套颜色 ： 黑色（与RAL9005相似)
技术特性
●额定电压： 300/500V 450/750V
●测试电压： 2000V/5min 2500V/5min
●使用温度范围： -20℃至+70℃
（移动安装） 弯曲半径为：10×D
●使用温度范围： -40℃至+70℃
（固定敷设） 弯曲半径为：8×D
●阻燃特性： 符合IEC332-1 标准
●材料性能：抗拉、抗撕裂、耐磨、耐寒、耐油、耐弯曲
应用场合
●广泛应用于建筑施工垂直升降机、港口门座起重机、集装箱起重机、装船机、大型龙门式起重机、塔式起重机等重型机械设备的连接和控制电缆，适用于干燥或潮湿的室内或室外的各种电气安装。
表1
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter（mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
3×0.5 |
8.7 |
85 |
3×0.75 |
9.1 |
98 |
|
4×0.5 |
9.4 |
101 |
4×0.75 |
9.8 |
117 |
|
5×0.5 |
10.1 |
117 |
5×0.75 |
10.6 |
137 |
|
6×0.5 |
10.8 |
134 |
6×0.75 |
11.4 |
157 |
|
7×0.5 |
10.8 |
145 |
7×0.75 |
11.4 |
171 |
|
8×0.5 |
11.9 |
164 |
8×0.75 |
12.6 |
194 |
|
9×0.5 |
12.8 |
182 |
9×0.75 |
14.2 |
235 |
|
10×0.5 |
13.9 |
216 |
10×0.75 |
14.7 |
254 |
|
11×0.5 |
13.9 |
227 |
11×0.75 |
14.7 |
268 |
|
12×0.5 |
14.3 |
242 |
12×0.75 |
15.1 |
286 |
|
13×0.5 |
14.9 |
258 |
13×0.75 |
15.8 |
306 |
|
14×0.5 |
14.9 |
269 |
14×0.75 |
15.8 |
321 |
|
15×0.5 |
15.7 |
287 |
15×0.75 |
16.6 |
342 |
|
16×0.5 |
15.7 |
298 |
16×0.75 |
16.6 |
356 |
|
17×0.5 |
16.4 |
316 |
17×0.75 |
17.4 |
377 |
|
18×0.5 |
16.4 |
327 |
18×0.75 |
17.4 |
391 |
|
19×0.5 |
16.4 |
338 |
19×0.75 |
17.4 |
406 |
|
20×0.5 |
17.2 |
356 |
20×0.75 |
18.3 |
428 |
|
24×0.5 |
19.3 |
434 |
24×0.75 |
20.5 |
520 |
|
3×1.0 |
9.6 |
110 |
3×1.5 |
10.6 |
140 |
|
4×1.0 |
10.3 |
133 |
4×1.5 |
11.5 |
171 |
|
5×1.0 |
11.1 |
156 |
5×1.5 |
12.5 |
203 |
|
6×1.0 |
12.0 |
180 |
6×1.5 |
14.1 |
255 |
|
7×1.0 |
12.0 |
197 |
7×1.5 |
14.1 |
279 |
|
8×1.0 |
13.9 |
243 |
8×1.5 |
15.6 |
317 |
|
9×1.0 |
14.9 |
269 |
9×1.5 |
16.8 |
352 |
|
10×1.0 |
15.5 |
292 |
10×1.5 |
17.5 |
383 |
|
11×1.0 |
15.5 |
309 |
11×1.5 |
17.5 |
408 |
|
12×1.0 |
16.0 |
331 |
12×1.5 |
18.0 |
437 |
|
13×1.0 |
16.7 |
354 |
13×1.5 |
19.3 |
488 |
|
14×1.0 |
16.7 |
372 |
14×1.5 |
19.3 |
512 |
|
15×1.0 |
17.5 |
396 |
15×1.5 |
20.3 |
547 |
|
16×1.0 |
17.5 |
414 |
16×1.5 |
20.3 |
571 |
|
17×1.0 |
18.4 |
438 |
17×1.5 |
21.3 |
606 |
|
18×1.0 |
18.4 |
456 |
18×1.5 |
21.3 |
631 |
|
19×1.0 |
18.4 |
473 |
19×1.5 |
21.3 |
655 |
|
20×1.0 |
19.8 |
517 |
20×1.5 |
22.4 |
691 |
|
24×1.0 |
21.7 |
606 |
24×1.5 |
25.1 |
836 |
续表1-1
|
芯数×截面积Cores or Section (n×mm2) |
近似外径 External Diameter（mm) |
近似重量Weight (kg/km) |
芯数×截面积 Cores or Section (n×mm2) |
近似外径 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
3×2.0 |
11.5 |
168 |
3×2.5 |
11.9 |
188 |
|
4×2.0 |
12.5 |
207 |
4×2.5 |
13.6 |
252 |
|
5×2.0 |
14.2 |
267 |
5×2.5 |
14.7 |
300 |
|
6×2.0 |
15.3 |
309 |
6×2.5 |
15.9 |
348 |
|
7×2.0 |
15.3 |
341 |
7×2.5 |
15.9 |
385 |
|
8×2.0 |
17.0 |
388 |
8×2.5 |
17.7 |
439 |
|
9×2.0 |
18.3 |
431 |
9×2.5 |
19.5 |
507 |
|
10×2.0 |
19.5 |
488 |
10×2.5 |
20.3 |
552 |
|
11×2.0 |
19.5 |
520 |
11×2.5 |
20.3 |
590 |
|
12×2.0 |
20.1 |
558 |
12×2.5 |
20.9 |
634 |
|
13×2.0 |
21.1 |
599 |
13×2.5 |
21.9 |
681 |
|
14×2.0 |
21.1 |
631 |
14×2.5 |
21.9 |
719 |
|
15×2.0 |
22.2 |
674 |
15×2.5 |
23.1 |
768 |
|
16×2.0 |
22.2 |
706 |
16×2.5 |
23.1 |
805 |
|
17×2.0 |
23.3 |
749 |
17×2.5 |
25.3 |
914 |
|
18×2.0 |
23.3 |
781 |
18×2.5 |
25.3 |
951 |
|
19×2.0 |
23.3 |
813 |
19×2.5 |
25.3 |
989 |
|
3×4.0 |
13.8 |
267 |
4×6.0 |
17.4 |
462 |
|
4×4.0 |
15.0 |
332 |
5×6.0 |
18.9 |
555 |
|
5×4.0 |
16.3 |
398 |
4×10.0 |
22.2 |
743 |
|
6×4.0 |
17.7 |
464 |
5×10.0 |
24.2 |
893 |
|
7×4.0 |
17.7 |
519 |
4×16.0 |
26.0 |
1072 |
|
8×4.0 |
20.2 |
611 |
5×16.0 |
28.3 |
1293 |
|
9×4.0 |
21.8 |
681 |
4×25.0 |
29.9 |
1511 |
|
10×4.0 |
22.7 |
744 |
4×35.0 |
33.4 |
1991 |
|
11×4.0 |
22.7 |
799 |
4×50.0 |
38.5 |
2717 |
|
12×4.0 |
23.4 |
860 |
4×70.0 |
44.5 |
3671 |
|
12×4.0 |
25.0 |
950 |
4×95.0 |
49.6 |
4747 |
