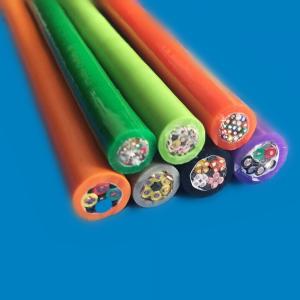

PVC护套伺服混合电缆
应用场合
●用于中等负载 轻度耐油
●适用于室内，当室外温度大于5℃时同样适用室外
●特别适应于水平架空和行程小于20米的长行程场合
●适用于木工机械、石材加工设备、包装工业、供应系统、物流设备、调节设施、变频系统和伺服电机之间的电力电缆。
产品结构
●产品型号： SF3-TRVVSP
●产品规格： (1-2)对,2组芯；4芯,（1.5-6）mm2
●导体 ： 高抗弯强度的精细裸铜多股绞合
（符合IEC60228 cl.6 VDE0295 cl.6标准）
●绝缘 ： 高机械性能PVC混合物
●对绞 ： 信号对线以小节距绞合在一起
●线芯识别 ： 动力导体：其中一根黄绿双色，其余黑色并带白色数字
控制线芯：黑色带白色数字
信号线芯：白色、蓝色
●单元屏蔽 ： 高抗弯强度镀锡铜丝编织屏蔽，线覆盖率为80%
●成缆 ： 动力导体和信号对线以短节距与高强度中心线绞合在一起
●绕包 ： 聚合薄带绕包
●屏蔽 ： 高抗弯强度的镀锡铜丝编织屏蔽，线覆盖率为80%
●外护套 ： 低粘性、耐油PVC基混合物，适用于拖链
（符合VDE0282标准）
●护套颜色 ： 橙色（与RAL2003相似)（其它颜色根据客户要求）
蓝色（与RAL5011相似)
黑色（与RAL9005相似)
技术特性
●额定电压： 600/1000V （符合VDE 0250标准）
●测试电压： 4000V/5min （符合VDE 0281-2标准）
●使用温度范围： -5℃至+70℃
（移动安装） 弯曲半径为：10×D
●使用温度范围： -15℃至+70℃
（固定敷设） 弯曲半径为：5×D
●最大速度： 10米/秒；2米/秒
（架空/滑行）
●最大速度： 50米/秒
●短路时可达最高温度：+160℃
●阻燃特性： 符合IEC332-1 标准
●弯曲寿命： 30次/分钟，＞300万次
●材料性能：能承受一定的机械外力和抗电磁干扰性
