中度TRVVP高柔性屏蔽拖链电缆
应用场合
●用于中等负载
●用于室内、室外环境需要屏蔽的短行程场所
●特别适应于水平架空和行程小于50米的长行程场合
●适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流设备系统、木工机械、石材加工设备、包装工业、供应系统、调节设施等。

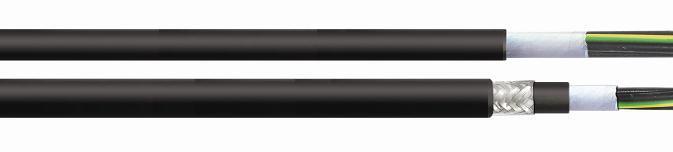

产品结构
●产品型号： TRVVP
●产品规格： （2-38）芯,（0.14-1.5）mm2；（2-25）芯，（2.0-16）mm2
●导体 ： 高抗弯强度的精细裸铜多股绞合
（符合IEC60228 cl.6 VDE0295 cl.6标准）
●绝缘 ： 高机械性能PVC混合物
（符合VDE0207标准）
●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起
线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构
芯线中间加加强芯
●线芯识别 ： 截面积＜0.5mm2
芯线以颜色区分（红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙）等
截面积≥0.5mm2，一根黄绿线芯，其余都为黑色带白色数字
●屏蔽 ： 高抗弯强度的镀锡编织屏蔽，线覆盖率为80%
●外护套 ： 低粘性PVC基混合物，适用于拖链（符合VDE0282标准）
●护套颜色 ： 黑色（与RAL9005相似)
灰色（与RAL7001相似)
橙色（与RAL2003相似)
技术特性
●额定电压： ＜0.5mm2 300/300V； ≥0.5mm2 300/500V
●测试电压： ＜0.5mm2 1500V/5min；≥0.5mm2 2000V/5min
●使用温度范围： -5℃至+70℃
（移动安装） 当行程＜10米时，弯曲半径为：7.5×D
当行程≥10米时，弯曲半径为：10×D
●使用温度范围： -20℃至+70℃
（固定敷设） 弯曲半径为：7.5×D
●最大速度： 3米/秒；2米/秒
（架空/滑行）
●最大速度： 20米/秒
●短路时可达最高温度：+160℃
●弯曲寿命： 30次/分钟，＞300万次
●阻燃特性： 符合IEC332-1 标准
●材料性能：防浅水、耐油、抗辐射、耐寒、耐磨，能承受一定的机械外力和良好的抗干扰能力
拖链电缆选型要求
拖链电缆属于高精尖产品，其对使用寿命的要求非常高，因此对于尤尼梅特电线电缆（苏州）有限公司来说，我们把拖链电缆的选型视为客户与尤尼梅特的技术沟通过程。在选型过程中，我们一般需要对客户的使用环境及使用要求进行深入的了解，以便选择符合使用要求的产品。一般来说，您需要对我们提供以下几方面的细节说明：
1、拖链工作环境下的弯曲频率，弯曲半径，移动速度，移动距离等；
2、工作环境的温度是常温吗？是否需要考虑耐寒或者耐高温的要求？
3、工作环境是否有油污经常溅到电缆外皮上？
4、工作环境是否需要考虑耐磨性、耐油性、耐寒性、防水性、防辐射性等？
5、其它客户非常关注的特殊要求。
总之，没有最好的拖链电缆，只有最符合客户使用要求的拖链电缆。符合使用要求的才是最好的。因此，我们热忱欢迎广大客户投入到与尤尼梅特的电缆选型技术沟通中去，通过双方的技术沟通，设计出最符合使用要求的拖链电缆。好的电缆是沟通设计出来的。
